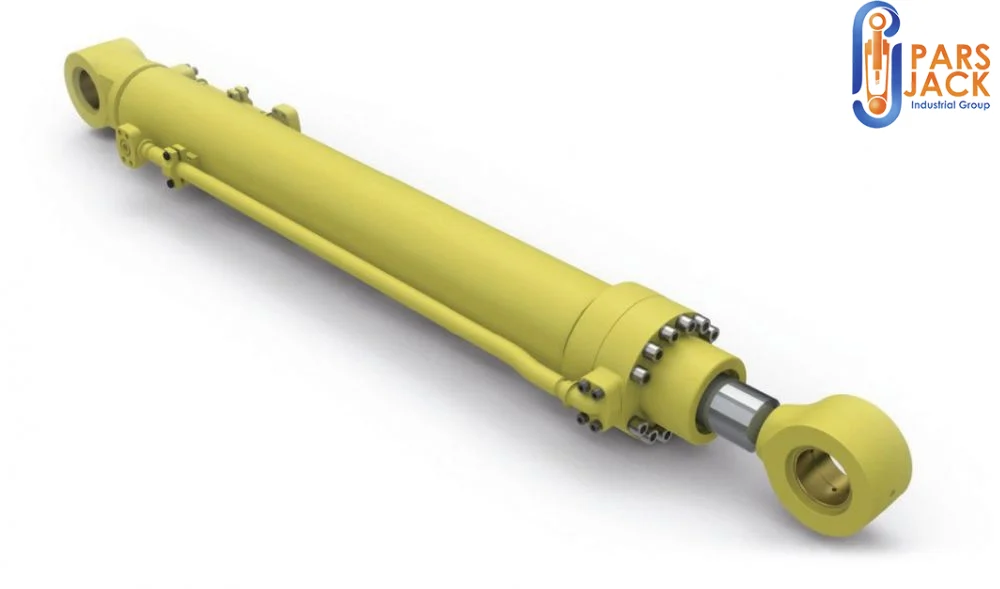

سیلندر هیدرولیک چیست؟ | آشنایی با سیلندر هیدرولیک

سیلندر هیدرولیک یکی از کلیدی‌ترین اجزاء سیستم‌های هیدرولیک است که نقش حیاتی در تبدیل انرژی سیال تحت فشار به نیروی مکانیکی خطی دارد. عملکرد این عملگر خطی به گونه‌ای است که می‌تواند اجسام سنگین را جابه‌جا کرده یا حرکت دقیق تجهیزات صنعتی را فراهم کند. از آنجا که سیلندرهای هیدرولیک توانایی ایجاد نیروهای بزرگ با دقت بالا را دارند، در صنایع مختلفی مانند راه‌سازی، کشاورزی، معدن، فولاد و خودروسازی به‌طور گسترده مورد استفاده قرار می‌گیرند.

ساختار سیلندر هیدرولیک شامل بدنه اصلی، پیستون، شفت و اتصالات سیال است و طراحی هر یک از این بخش‌ها مستقیماً بر عملکرد و عمر مفید دستگاه تاثیر می‌گذارد. بسته به نیاز صنعت و کاربرد، سیلندرهای هیدرولیک می‌توانند تک‌عملکرده یا دو‌عملکرده باشند و با فشارهای کاری متفاوتی طراحی شوند. انتخاب صحیح سیلندر هیدرولیک مناسب باعث افزایش بازده سیستم، کاهش مصرف انرژی و طول عمر بالاتر تجهیزات می‌شود.

با توجه به اهمیت نقش سیلندر هیدرولیک در سیستم‌های صنعتی، آشنایی با انواع، کاربردها و روش‌های نگهداری آن برای مهندسان و تکنسین‌های صنایع مختلف امری ضروری است.

ویژگی‌های سیلندر هیدرولیک

سیلندر هیدرولیک یکی از مهم‌ترین اجزای سیستم‌های هیدرولیک صنعتی است که نقش حیاتی در انتقال نیرو و تولید حرکت خطی دارد. از مهم‌ترین ویژگی‌های سیلندر هیدرولیک می‌توان به موارد زیر اشاره کرد:

توان بالا: سیلندر هیدرولیک قادر است حتی در ابعاد کوچک نیروی قابل توجهی تولید کند و نیازهای صنعتی سنگین را برطرف نماید.

دقت و کنترل: امکان تنظیم دقیق سرعت و موقعیت پیستون، عملکرد دقیق و کنترل‌شده‌ای را در سیستم فراهم می‌کند.

عملکرد در شرایط محیطی سخت: سیلندر هیدرولیک می‌تواند در دماهای بسیار بالا یا پایین و شرایط محیطی دشوار به‌طور پایدار عمل کند.

طول عمر و دوام: با نگهداری منظم و صحیح، سیلندر هیدرولیک عمر طولانی و بازده بالایی ارائه می‌دهد.

سیلندر هیدرولیک به‌عنوان رابط بین سیستم کنترل هیدرولیک و دستگاه‌های صنعتی، حرکت خطی تولید شده را برای باز و بسته کردن، جابه‌جایی بار، فشار دادن یا کشیدن اجسام فراهم می‌کند و اهمیت آن در صنایع مختلف غیرقابل انکار است.

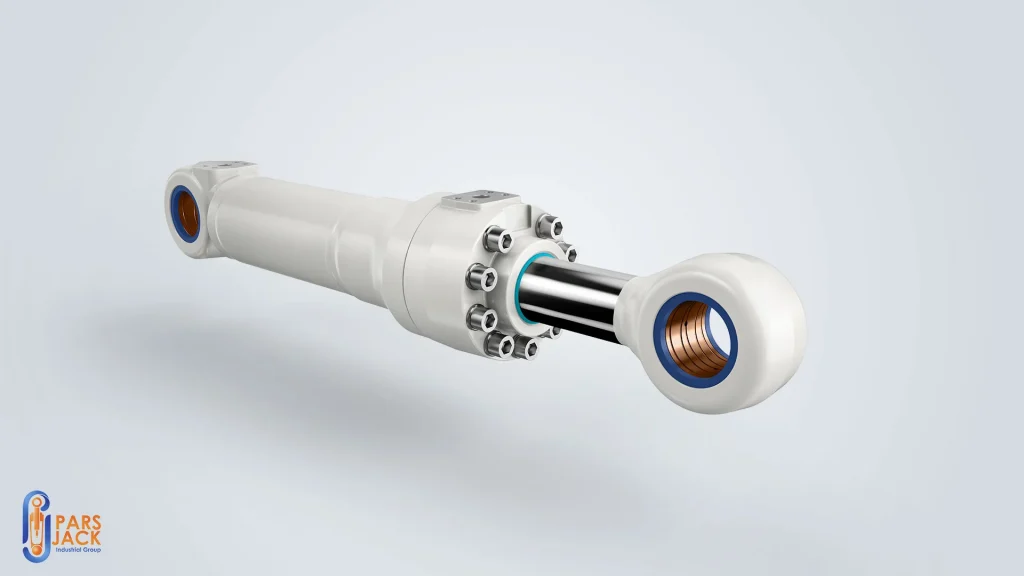

اجزای اصلی سیلندر هیدرولیک

سیلندر هیدرولیک یک عملگر خطی است که از چند بخش کلیدی تشکیل شده و هر یک نقش مهمی در عملکرد صحیح و بازده سیستم هیدرولیک دارند. آشنایی با اجزای سیلندر هیدرولیک و نحوه عملکرد آن برای مهندسان و تکنسین‌ها ضروری است:

• بدنه:
  محفظه‌ای است که پیستون سیلندر هیدرولیک در آن حرکت می‌کند. بدنه سیلندر معمولاً از فولاد یا آلومینیوم مقاوم ساخته می‌شود تا فشار بالای سیال هیدرولیک را تحمل کند.
• پیستون:
  قطعه‌ای است که انرژی سیال درون سیلندر هیدرولیک را به نیروی مکانیکی خطی تبدیل می‌کند. حرکت پیستون سیلندر هیدرولیک، نیروی لازم برای جابجایی بار یا حرکت مکانیکی تجهیزات را فراهم می‌کند.
• میله پیستون:
  میله پیستون، پیستون را به تجهیزات خارجی متصل می‌کند و از فولاد سخت ساخته شده تا در برابر خم شدن و فرسایش مقاومت داشته باشد.
• درپوش‌ها و آب‌بندی‌ها:
  این اجزاء در سیلندر هیدرولیک از نشت سیال جلوگیری کرده و ورود گرد و غبار را به داخل سیلندر مسدود می‌کنند. شامل حلقه‌های آب‌بندی و گردگیر است تا عملکرد سیلندر هیدرولیک بدون نقص باشد.
• ورودی و خروجی سیال:
  محل ورود و خروج روغن یا سیال هیدرولیک است که با تغییر فشار سیال، جهت و حرکت پیستون سیلندر هیدرولیک را کنترل می‌کند.



مکانیزم عملکرد سیلندر

سیلندر هیدرولیک به این صورت عمل می‌کند:

1. پمپ هیدرولیک سیال تحت فشار را به سیلندر هدایت می‌کند.
2. فشار سیال باعث حرکت پیستون در راستای مشخص می‌شود.
3. میله پیستون حرکت خطی پیستون را به تجهیزات متصل منتقل می‌کند.
4. با کنترل جریان و فشار سیال، می‌توان سرعت، جهت و نیروی خروجی را دقیق تنظیم کرد.

این مکانیزم ساده ولی پرقدرت، امکان انجام کارهای سنگین با دقت و تکرارپذیری بالا را فراهم می‌کند.

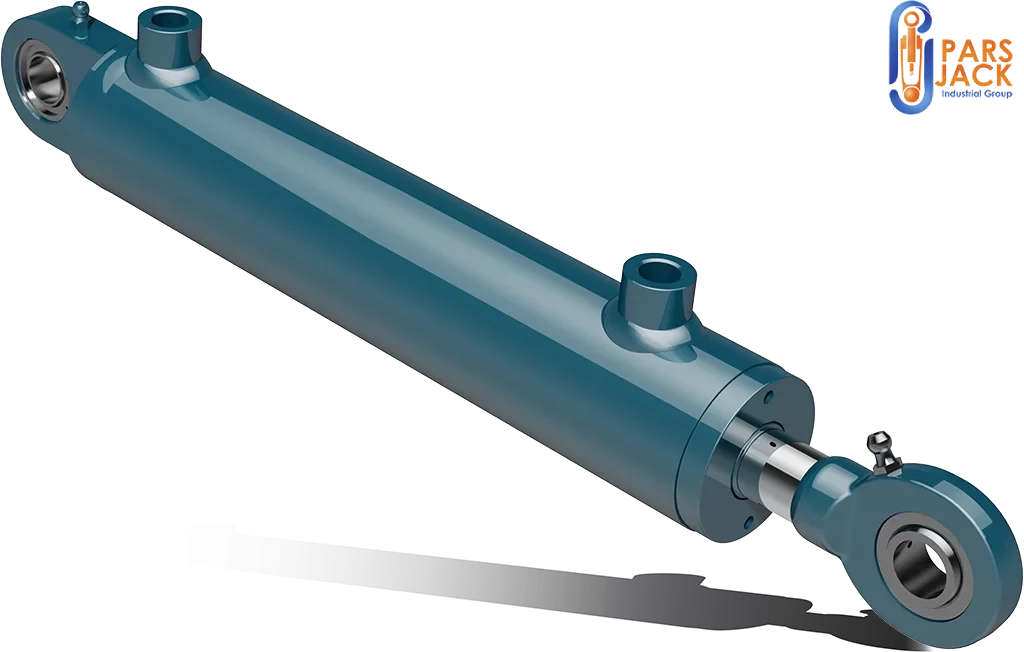

انواع سیلندر هیدرولیک

سیلندرهای هیدرولیک انواع مختلفی دارند که هر کدام با توجه به طراحی و عملکردشان در کاربردهای خاص صنعتی استفاده می‌شوند.

سیلندر هیدرولیک یک‌طرفه

این نوع سیلندر هیدرولیک تنها در یک جهت حرکت می‌کند و معمولاً برای ایجاد نیرو در یک جهت و استفاده از نیروی برگشتی در جهت مخالف به کار می‌رود. سیلندرهای یک‌طرفه معمولاً به شکلی طراحی می‌شوند که فشار روغن هیدرولیک تنها در یک سمت سیلندر اعمال می‌شود و در سمت دیگر به کمک نیروی فنری یا جاذبه، به حالت اولیه خود باز می‌گردند.

کاربردهای سیلندر یک‌طرفه

• ماشین‌آلات پرس: این سیلندرها در دستگاه‌های پرس برای فشردن فلزات یا مواد دیگر به اشکال مختلف استفاده می‌شوند. در اینجا سیلندر یک‌طرفه فشار زیادی به ماده وارد می‌کند و سپس به وسیله نیروی برگشتی خود به حالت اولیه باز می‌گردد.
• تجهیزات کشاورزی: در دستگاه‌های مانند تراکتورهای کشاورزی و تجهیزات مشابه برای جابجایی یا هدایت بخشی از ماشین‌آلات از این نوع سیلندر استفاده می‌شود.
• سیستم‌های ساخت و ساز: در ماشین‌آلات ساخت‌وساز مانند دستگاه‌های فشرده‌سازی، سیلندر هیدرولیک یک‌طرفه برای انجام کارهایی مثل فشرده‌سازی مصالح ساختمانی به کار می‌روند.
• مثال عملی: در دستگاه‌های پرس فلزی برای تولید قطعات فلزی، سیلندر یک‌طرفه می‌تواند با وارد کردن نیروی زیاد برای فشرده کردن قطعه فلزی استفاده شود. این نوع سیلندر در زمان برگشت، به وسیله نیروی فنری خود به نقطه شروع باز می‌گردد.

سیلندر هیدرولیک دوطرفه

سیلندر هیدرولیک دوطرفه قابلیت حرکت در هر دو جهت (به جلو و عقب) را دارد. این نوع سیلندر در صورتی که نیاز به جابجایی دقیق و کنترل‌شده باشد، بسیار کاربردی است. حرکت در هر دو جهت معمولاً با استفاده از فشار روغن هیدرولیک به هر دو سمت سیلندر انجام می‌شود.

کاربردهای سیلندر دوطرفه

• لیفتراک‌های صنعتی: یکی از کاربردهای رایج سیلندر هیدرولیک دوطرفه در لیفتراک‌ها است. این سیلندرها برای جابجایی بارهای سنگین در دو جهت (بالا و پایین) به کار می‌روند و از لغزش یا جابجایی غیر دقیق جلوگیری می‌کنند.
• ماشین‌آلات کشاورزی: در دستگاه‌های مختلف کشاورزی، مانند بیل مکانیکی یا دستگاه‌های شخم‌زن، سیلندر دوطرفه برای حرکت دقیق و موثر قسمت‌های مختلف ماشین‌آلات استفاده می‌شود.
• سیستم‌های جک‌گذاری: در بسیاری از دستگاه‌های جک‌گذاری (مثلاً جک‌های خودرو یا دروازه‌های اتوماتیک) برای حرکت سریع و دقیق به هر دو جهت به کار می‌رود.
• مثال عملی: در لیفتراک‌های صنعتی، سیلندر هیدرولیک دوطرفه کمک می‌کند تا بارهای سنگین به‌طور دقیق و با دقت میلی‌متری از سطح زمین برداشته شده و در محل مورد نظر قرار گیرد. این نوع سیلندر در جابجایی بارهای سنگین و کنترل‌شده بسیار موثر است.

سیلندر هیدرولیک تلسکوپی

سیلندر هیدرولیک تلسکوپی از چند لایه یا بخش تشکیل شده است که به طور پیوسته در یکدیگر قرار می‌گیرند و اجازه می‌دهند که سیلندر به طور جمع‌شونده و قابل افزایش ارتفاع عمل کند. این سیلندر به خصوص در ماشین‌آلاتی که نیاز به جابجایی در ارتفاعات مختلف دارند، بسیار پرکاربرد است.

کاربردهای سیلندر تلسکوپی

• جرثقیل‌ها: در جرثقیل‌های کامیونی یا بلندکننده‌های سنگین، سیلندر تلسکوپی برای بلند کردن بارها به ارتفاعات زیاد و جمع کردن بازوهای دستگاه به کار می‌رود. این نوع سیلندر به جرثقیل‌ها اجازه می‌دهد که در فضاهای محدود هم بتوانند عمل کنند.
• ماشین‌آلات حفاری: در دستگاه‌های حفاری که نیاز به عمق زیاد دارند، سیلندر هیدرولیک تلسکوپی برای حفاری در عمق‌های مختلف استفاده می‌شود.
• ماشین‌آلات ساختمانی: در ماشین‌آلاتی مثل لیفتراک‌ها یا بیل مکانیکی‌هایی که در پروژه‌های ساختمانی برای حمل و جابجایی مصالح به ارتفاعات مختلف به کار می‌روند، سیلندرهای تلسکوپی به‌طور گسترده‌ای استفاده می‌شوند.
• مثال عملی: در جرثقیل‌های کامیونی، سیلندر تلسکوپی به طور جمع‌شونده عمل می‌کند تا بازوهای جرثقیل به ارتفاعات مختلف برسند. این سیلندر به دلیل قابلیت جمع‌شدن و افزایش طول، امکان دسترسی به ارتفاعات مختلف را فراهم می‌کند و برای پروژه‌های ساختمانی که به ارتفاع زیاد نیاز دارند، بسیار مناسب است.

سیلندر هیدرولیک پلانچری

سیلندر هیدرولیک پلانچری معمولاً به صورت عمودی نصب می‌شوند و برای حرکت خطی کوتاه با نیروی بسیار بالا طراحی شده‌اند. این نوع سیلندر در محیط‌هایی که نیاز به فشار مستقیم و قدرت بالا وجود دارد، مانند ماشین‌آلات ساختمانی یا مراکز تعمیر خودرو، کاربرد دارند. استفاده از سیلندرهای پلانچری باعث می‌شود که عملیات پرس، فشار دادن یا حرکت قطعات سنگین با دقت و ایمنی بالا انجام شود.

سیلندر هیدرولیک کابلی

سیلندرهای هیدرولیک کابلی قادرند هم از سیستم هیدرولیک و هم از پنوماتیک استفاده کنند و نیروی قابل توجهی تولید می‌کنند. این نوع سیلندر در محیط‌های صنعتی با فضای محدود کاربرد دارد، جایی که نیاز به نیروی بالا و انعطاف‌پذیری در نصب وجود دارد. استفاده از سیستم ترکیبی باعث افزایش بازده و کاهش ابعاد تجهیزات می‌شود.

سیلندر هیدرولیک دیافراگمی

سیلندرهای دیافراگمی دارای طراحی خاصی هستند که باعث جلوگیری کامل از نشتی در اطراف سیلندر می‌شود. این ویژگی آن‌ها را برای محیط‌های حساس مانند صنایع شیمیایی، آزمایشگاهی یا جایی که نشت سیال می‌تواند خطرناک باشد، مناسب می‌کند. سیلندرهای دیافراگمی با کنترل دقیق فشار سیال، توانایی حرکت خطی قابل اعتماد و بدون نشت را فراهم می‌کنند و برای کاربردهای دقیق و ایمن ایده‌آل هستند.

کاربردهای سیلندر هیدرولیک در صنایع مختلف

1. سیلندر هیدرولیک به دلیل توان بالا، دقت حرکتی و قابلیت کنترل، یکی از ابزارهای حیاتی در صنایع مختلف به شمار می‌رود. در صنایع فولاد، این سیلندرها برای حرکت دقیق پرس‌ها و جابجایی قطعات سنگین استفاده می‌شوند. قدرت بالای سیلندرهای دوطرفه و پلانچری امکان اعمال نیروهای سنگین را بدون انحراف و با ثبات بالا فراهم می‌کند، که برای شکل‌دهی و برش ورق‌های فولادی ضروری است.
2. در صنایع شیمیایی، مقاومت سیلندر هیدرولیک در برابر خوردگی و فشار بالا اهمیت ویژه‌ای دارد. سیلندرهای دیافراگمی و کابلی معمولاً برای کنترل دقیق جریان سیالات شیمیایی و انتقال نیرو به تجهیزات حساس استفاده می‌شوند، زیرا هرگونه نشتی می‌تواند خطرات جدی ایجاد کند.
3. صنایع معدنی نیز از توان بالای سیلندرهای تلسکوپی و دوطرفه بهره می‌برند. در دستگاه‌های حفاری، سنگ‌شکن‌ها و تجهیزات آسیاب، این سیلندرها امکان حرکت سریع و تحمل بارهای سنگین را فراهم می‌کنند. سرعت و دقت کنترل شده حرکت پیستون در این محیط‌ها باعث افزایش کارایی و ایمنی عملیات می‌شود.
4. در ماشین‌آلات کشاورزی، سیلندرهای هیدرولیک برای جابه‌جایی و کنترل اجزای ماشین‌های خرمن‌کوب، کلوخ‌شکن و سایر تجهیزات استفاده می‌شوند. توانایی تولید نیروی خطی دقیق و قابلیت تحمل فشارهای متغیر باعث شده که این سیلندرها بخش جدایی‌ناپذیر سیستم‌های هیدرولیک کشاورزی باشند.
5. صنایع خودروسازی نیز از سیلندرهای هیدرولیک در پرس‌های شکل‌دهی بدنه خودرو و همچنین در سیستم‌های ترمز و فرمان بهره می‌برند. قدرت و دقت سیلندر هیدرولیک باعث می‌شود که شکل‌دهی ورق‌ها با دقت بالا انجام شود و عملکرد سیستم‌های ترمز و فرمان به‌صورت روان و قابل کنترل باقی بماند.

به طور کلی، سیلندرهای هیدرولیک به دلیل توان بالا، دقت حرکتی، دوام و انعطاف‌پذیری در نصب و استفاده، در طیف گسترده‌ای از صنایع کاربرد دارند و امکان انجام کارهای سنگین و دقیق را با کمترین خطا فراهم می‌کنند.

دیاگرام عملکرد سیلندر هیدرولیک

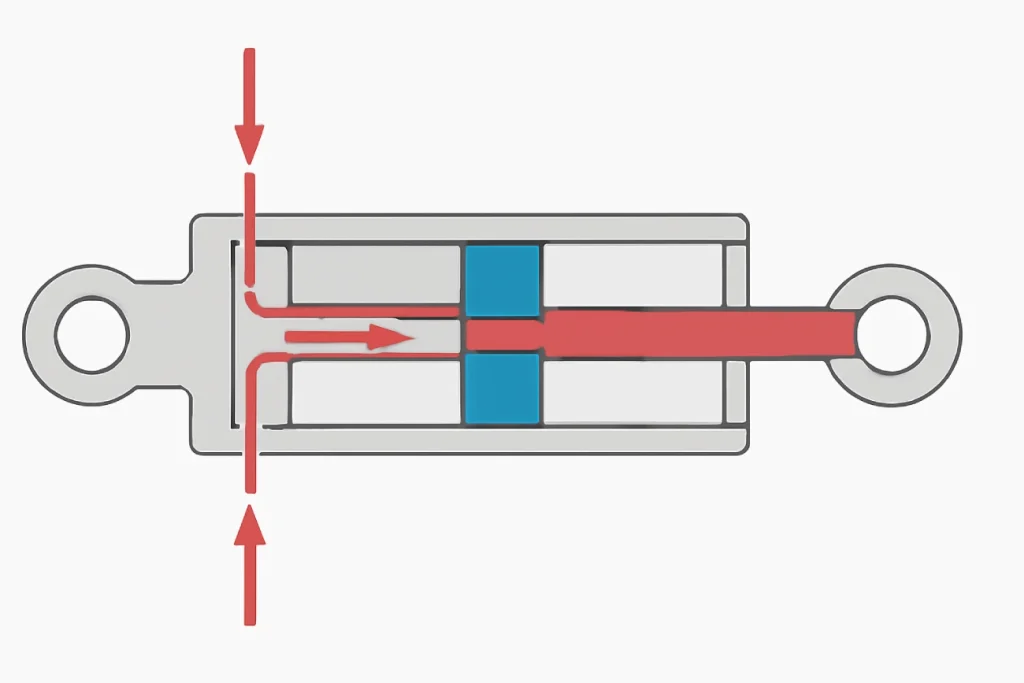

• دیاگرام شماتیک سیلندر هیدرولیک و جریان روغن

سیلندر هیدرولیک قلب سیستم‌های هیدرولیکی است و عملکرد صحیح آن وابسته به جریان روان و کنترل‌شده روغن می‌باشد. در دیاگرام شماتیک، مسیر حرکت روغن به داخل و خارج سیلندر مشخص شده است.

ورودی روغن: از پورت فشار روغن وارد محفظه پشت پیستون می‌شود و نیروی محرکه ایجاد می‌کند.
خروجی روغن: روغن از سمت مخالف پیستون به تانک هیدرولیک باز می‌گردد.
پیستون و شفت: روغن با فشار مناسب، پیستون را به جلو می‌راند و حرکت خطی شفت را ایجاد می‌کند.

این دیاگرام به مهندسان و تکنسین‌ها کمک می‌کند تا جریان روغن، نقاط فشار و مسیر حرکت پیستون را به‌صورت تصویری درک کنند.

• نمودار مقایسه سرعت، نیرو و کورس

برای انتخاب مناسب سیلندر هیدرولیک، سرعت حرکت، نیروی تولیدی و کورس سیلندر باید همزمان در نظر گرفته شوند. نمودارهای مقایسه‌ای زیر اطلاعات مفیدی ارائه می‌دهند:

نیرو در مقابل فشار: نشان می‌دهد که افزایش فشار روغن چگونه بر نیروی خروجی سیلندر تأثیر می‌گذارد.
سرعت در مقابل جریان روغن: هرچه جریان روغن بیشتر باشد، سرعت حرکت پیستون بالاتر خواهد بود.
کورس یا طول حرکت پیستون: نمودار کورس، طول قابل حرکت پیستون را نمایش می‌دهد و به طراحی مکانیکی کمک می‌کند تا حرکت مورد نظر دقیقاً انجام شود.

این نمودارها به شما کمک می‌کنند تا سیلندر مناسب با نیاز پروژه خود را انتخاب کنید و از مشکلات عملکردی مانند فشار بیش از حد یا سرعت ناکافی جلوگیری کنید.

• نصب صحیح و هم‌راستایی محور پیستون

نصب صحیح سیلندر هیدرولیک تأثیر مستقیمی بر طول عمر و عملکرد آن دارد. نکات کلیدی نصب:

1. هم‌راستایی شفت با محور حرکت: محور پیستون باید دقیقاً با مسیر حرکت قطعه متصل هم‌راستا باشد تا از سایش غیرضروری جلوگیری شود.
2. اتصالات محکم و بدون تنش: پورت‌ها و پایه‌های نصب باید به گونه‌ای باشند که هیچ نیروی جانبی به سیلندر وارد نشود.
3. کنترل حرکت آزاد پیستون: حرکت بدون گیر کردن یا اصطکاک اضافی تضمین‌کننده عملکرد روان سیستم هیدرولیک است.

نکات نصب و نگهداری سیلندر هیدرولیک

برای اینکه یک سیلندر هیدرولیک عملکرد بهینه و طول عمر بالایی داشته باشد، نصب صحیح و نگهداری اصولی آن اهمیت بسیار بالایی دارد. نصب نامناسب، بارگذاری غیرمحوری یا استفاده از سیلندر در شرایطی که فشار و سرعت مناسب رعایت نشده باشد، می‌تواند باعث کاهش عمر مفید، کاهش کارایی و آسیب‌های مکانیکی شود.

• نصب صحیح

هنگام نصب سیلندر، محور پیستون باید دقیقاً با مسیر حرکت بار هم‌راستا باشد تا از ایجاد بارهای جانبی جلوگیری شود. اتصال میله پیستون به تجهیزات خارجی باید با دقت انجام شود تا فشار غیر یکنواخت روی بدنه سیلندر وارد نشود. استفاده از روش‌های نصب استاندارد، مانند نصب با گاید یا براکت‌های مخصوص، از کمانش و خرابی زودرس سیلندر جلوگیری می‌کند.

• نگهداری و مراقبت

برای حفظ عملکرد سیلندر، روغن هیدرولیک باید همواره تمیز و عاری از ذرات معلق باشد. همچنین، بررسی و تعویض آب‌بندی‌ها و واشرها در بازه‌های زمانی مشخص، از نشتی و کاهش فشار سیلندر جلوگیری می‌کند. نگهداری منظم و روانکاری مناسب اجزای متحرک، باعث کاهش سایش و افزایش عمر مفید سیلندر می‌شود.

• مشکلات رایج

برخی از مشکلات رایج در استفاده از سیلندرهای هیدرولیک شامل بارگذاری غیرمحوری، کمانش میله پیستون، نشتی داخلی یا خارجی، ترتیب و سرعت حرکت نادرست و فشار ناخواسته است. این مشکلات معمولاً ناشی از نصب نادرست، طراحی نامناسب سیستم یا نگهداری ناکافی هستند. تشخیص به موقع و رفع این مشکلات باعث کاهش هزینه‌های تعمیر و جلوگیری از توقف غیرمترقبه تولید می‌شود.

مزایای استفاده از سیلندر هیدرولیک

سیلندرهای هیدرولیک به دلیل طراحی هوشمندانه و مکانیزم کارآمد، دارای مزایای بسیاری هستند که آن‌ها را به یکی از اجزاء کلیدی در صنایع مختلف تبدیل کرده است. این مزایا شامل موارد زیر می‌شوند:

• توان و قدرت بالا: سیلندر هیدرولیک قادر است نیروی بسیار زیادی تولید کند و برای جابه‌جایی بارهای سنگین و عملیات پرس و کشش در صنایع فولاد و خودروسازی مناسب است.
• دقت و کنترل حرکت: حرکت خطی پیستون به راحتی قابل کنترل است و امکان تنظیم سرعت و نیروی خروجی وجود دارد، که این ویژگی در صنایع حساس مانند شیمیایی و آزمایشگاهی اهمیت ویژه‌ای دارد.
• دوام و طول عمر بالا: با نگهداری صحیح، سیلندرهای هیدرولیک می‌توانند سال‌ها بدون کاهش عملکرد فعالیت کنند. مواد مقاوم و طراحی دقیق آن‌ها باعث مقاومت در برابر فشار و سایش می‌شود.
• انعطاف‌پذیری در نصب و استفاده: انواع مختلف سیلندرها امکان استفاده در فضاهای محدود، نصب عمودی یا افقی و تنظیم کورس طولانی را فراهم می‌کنند.
• کارایی در شرایط محیطی سخت: این سیلندرها می‌توانند در دماهای بسیار بالا یا پایین، بارهای سنگین و محیط‌های صنعتی سخت عملکرد قابل اعتماد ارائه دهند.

جمع‌بندی نهایی

سیلندر هیدرولیک وسیله‌ای است که انرژی سیال تحت فشار را به حرکت خطی و نیروی مکانیکی تبدیل می‌کند و نقش کلیدی در اکثر صنایع صنعتی ایفا می‌کند. انواع مختلف آن، از جمله یک‌طرفه، دوطرفه، تلسکوپی، پلانچری، کابلی و دیافراگمی، هر کدام برای شرایط خاص طراحی شده‌اند و توانایی انجام کارهای سنگین با دقت و ایمنی بالا را فراهم می‌کنند.

با نصب صحیح، نگهداری منظم و انتخاب نوع مناسب برای هر کاربرد، سیلندرهای هیدرولیک می‌توانند کارایی و طول عمر سیستم هیدرولیک را به حداکثر برسانند. این وسیله به دلیل توان بالا، دقت، دوام و انعطاف‌پذیری، به یک جزء حیاتی در صنایع فولاد، شیمیایی، معدنی، خودروسازی، کشاورزی و تجهیزات سنگین تبدیل شده است و استفاده صحیح از آن، بهره‌وری صنعتی را به شکل چشمگیری افزایش می‌دهد.
