انواع پمپ هیدرولیک | دندهای، پرهای و پیستونی

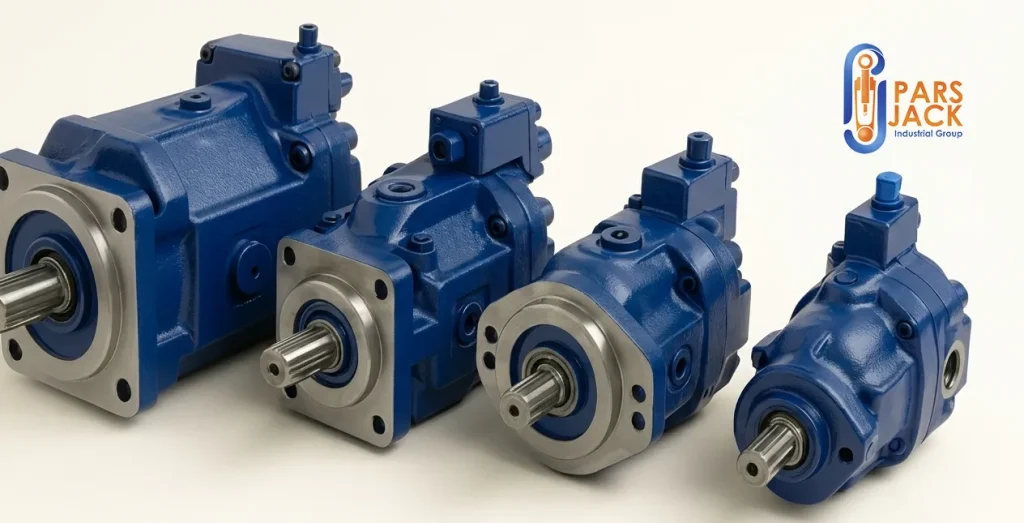

پمپ هیدرولیک یکی از اجزای اصلی هر سیستم هیدرولیک است و انرژی مکانیکی را به انرژی هیدرولیکی تبدیل میکند. این قطعه جریان روغن هیدرولیک را ایجاد و به سایر بخشهای سیستم منتقل میکند و نیروی لازم برای حرکت اجزای مختلف مانند سیلندر هیدرولیک و جک هیدرولیک را تولید میکند. پمپ هیدرولیک بر پایه اصل جابهجایی مثبت کار میکند؛ با هر چرخش یا حرکت مکانیزم داخلی پمپ، حجم مشخصی از روغن هیدرولیک از مخزن وارد پمپ میشود و با فشار به سمت مدار هیدرولیک حرکت میکند.
نوع پمپ هیدرولیک، کارایی، عمر مفید و هزینههای نگهداری کل سیستم هیدرولیک را مستقیماً تحت تأثیر قرار میدهد. مهندسان طراح، تعمیرکاران و خریداران تجهیزات صنعتی باید انواع پمپهای هیدرولیک و ویژگیهای هر یک را بشناسند. این مقاله انواع پمپ هیدرولیک، اصول عملکرد، مزایا و معایب و کاربردهای هر کدام را بررسی میکند.
انواع پمپ هیدرولیک
پمپهای هیدرولیک از نظر ساختار و مکانیزم عملکرد به سه دسته اصلی تقسیم میشوند:
- پمپ دندهای (Gear Pump)
- پمپ پرهای یا تیغهای (Vane Pump)
- پمپ پیستونی (Piston Pump)
هر یک از این دستهها زیرمجموعههای تخصصیتری دارد که در ادامه بررسی میکنیم. علاوه بر این تقسیمبندی ساختاری، پمپهای هیدرولیک از نظر قابلیت تنظیم حجم جابهجایی به دو گروه ثابت (Fixed Displacement) و متغیر (Variable Displacement) تقسیم میشوند و این ویژگی در انتخاب پمپ برای کاربردهای خاص نقش مهمی دارد.
پمپ دندهای
پمپ دندهای ساختار سادهای دارد، هزینه تولید و نگهداری آن پایین است و به همین دلیل در بسیاری از صنایع کاربرد پیدا کرده است. این پمپ از دو یا چند چرخدنده متصل به یکدیگر تشکیل میشود که با چرخش در داخل محفظه پمپ، روغن هیدرولیک را از ورودی به خروجی منتقل میکنند.
پمپ دندهای خارجی
در پمپ دندهای خارجی، دو چرخدنده هماندازه در کنار یکدیگر قرار میگیرند و دندانههای آنها با یکدیگر درگیر میشوند. با چرخش این دندهها، روغن در فضای بین دندانهها و بدنه پمپ حبس میشود و به سمت خروجی حرکت میکند. این طراحی ساده، مقاومت بالا در برابر آلودگی روغن و قیمت مناسب، این نوع پمپ را برای تجهیزات صنعتی و کشاورزی گزینه اقتصادی میسازد.
پمپ دندهای داخلی
پمپ دندهای داخلی از یک چرخدنده کوچکتر در داخل یک چرخدنده حلقوی بزرگتر تشکیل میشود. این طراحی صدای پمپ را کاهش میدهد و عملکرد آن را نرمتر میکند. کاربردهای صنعتی سنگین که به عملکرد آرام و روان نیاز دارند، معمولاً از این نوع پمپ استفاده میکنند.
پمپ دندهای قیمت مناسب، تعمیر و نگهداری ساده، مقاومت بالا در شرایط سخت کاری و طول عمر مناسبی دارد. در مقابل، راندمان حجمی این پمپها نسبت به پمپهای پیستونی پایینتر است و امکان تنظیم حجم جابهجایی در آنها وجود ندارد؛ به همین دلیل در کاربردهایی با فشار کاری بسیار بالا، پمپ دندهای گزینه مناسبی نیست.
پمپ پرهای (تیغهای)
پمپ پرهای از یک روتور مجهز به تیغههای متحرک تشکیل میشود که در داخل یک محفظه بیضیشکل یا دایرهای خارج از مرکز قرار میگیرد. با چرخش روتور، تیغهها به سمت بیرون حرکت میکنند و به دیواره محفظه میچسبند و فضاهایی ایجاد میکنند که روغن هیدرولیک را از ورودی به خروجی منتقل میکند.
این پمپ نسبت به پمپ دندهای راندمان و دقت بالاتری دارد و صدای کمتری تولید میکند. پمپهای پرهای در دو نوع ثابت و متغیر تولید میشوند؛ در نوع متغیر، تغییر موقعیت محفظه نسبت به روتور، حجم جابهجایی روغن را تغییر میدهد و این ویژگی انعطافپذیری بالایی در کنترل جریان و فشار سیستم هیدرولیک ایجاد میکند.
پمپ پرهای عملکرد نرم و کمصدا، راندمان حجمی خوب و در برخی مدلها قابلیت تنظیم دارد. اما آلودگی روغن این پمپها را بیشتر تحت تأثیر قرار میدهد و فشارهای کاری بسیار بالا برای آنها مناسب نیست. ماشینآلات صنعتی، سیستمهای فرمان هیدرولیک خودرو و برخی تجهیزات موبایل از پمپهای پرهای استفاده میکنند.
پمپ پیستونی
پمپهای پیستونی فشارهای بسیار بالا را با راندمان عالی تولید میکنند و در عین حال گرانترین نوع پمپ هیدرولیک هستند. این پمپها بر پایه حرکت رفت و برگشتی پیستونهای کوچک در داخل سیلندرها کار میکنند و به دو دسته اصلی پیستونی محوری و پیستونی شعاعی تقسیم میشوند.
پمپ پیستونی محوری
در پمپ پیستونی محوری، پیستونها موازی با محور اصلی چرخش پمپ قرار میگیرند. با چرخش این محور، پیستونها درون سیلندرهای خود حرکت رفت و برگشتی انجام میدهند، روغن را میمکند و سپس با فشار به بیرون میرانند. این نوع پمپ به دو زیرمجموعه صفحه مایل (Swash Plate) و محور خمیده (Bent Axis) تقسیم میشود و هرکدام در کنترل فشار و دبی ویژگیهای خاص خود را دارند.
پمپ پیستونی شعاعی
در پمپ پیستونی شعاعی، پیستونها بهصورت شعاعی و عمود بر محور مرکزی پمپ قرار میگیرند. این طراحی فشارهای بسیار بالا تولید میکند و کاربردهای صنعتی سنگین با نیاز به فشار کاری فوقالعاده بالا از آن استفاده میکنند.
پمپهای پیستونی معمولاً بهصورت متغیر (Variable Displacement) طراحی میشوند. در این حالت، تغییر زاویه صفحه مایل یا محور، حجم جابهجایی روغن را در حین کار تنظیم میکند و این ویژگی مصرف انرژی را کاهش میدهد، چون پمپ تنها به اندازه نیاز واقعی سیستم روغن پمپاژ میکند.
پمپهای پیستونی راندمان حجمی و مکانیکی بسیار بالایی دارند، فشار کاری تا چند صد بار تولید میکنند و عمر مفید طولانی دارند؛ به همین دلیل در تجهیزات صنعتی پیشرفته، ماشینآلات راهسازی، پرسهای هیدرولیک و سیستمهای هوافضا کاربرد گستردهای پیدا کردهاند. قیمت بالا، حساسیت زیاد به آلودگی روغن و نیاز به نگهداری تخصصیتر، نقطه ضعف اصلی این پمپها به شمار میرود.
مقایسه پمپهای ثابت و متغیر
پمپهای با جابهجایی ثابت، در هر دور چرخش، مقدار مشخص و ثابتی از روغن پمپاژ میکنند. این پمپها ساختار سادهتر و قیمت پایینتری دارند، اما در کاربردهایی که نیاز به تغییر دبی جریان وجود دارد، انرژی اضافی هدر میرود.
پمپهای با جابهجایی متغیر، حجم روغن پمپاژشده در هر دور را بدون تغییر سرعت چرخش موتور تغییر میدهند. این ویژگی بازده انرژی سیستم را افزایش میدهد و از تولید گرمای اضافی و فشار بیمورد در سیستم هیدرولیک جلوگیری میکند. تجهیزات صنعتی مدرن و ماشینآلات سنگین که به کنترل دقیق نیاز دارند، روز به روز بیشتر از پمپهای متغیر استفاده میکنند.
معیارهای انتخاب پمپ هیدرولیک مناسب
چند عامل انتخاب نوع پمپ هیدرولیک را تعیین میکند: فشار کاری سیستم یکی از اصلیترین این عوامل است؛ برای فشارهای پایین تا متوسط، پمپ دندهای و پرهای گزینههای اقتصادی هستند، اما برای فشارهای بالا، پمپ پیستونی عملکرد بهتری ارائه میدهد. دبی و حجم جریان مورد نیاز سیستم نیز باید با نیاز واقعی سیستم تناسب داشته باشد تا انرژی هدر نرود. سطح آلودگی احتمالی روغن هیدرولیک در محیط کار هم اهمیت دارد، چون پمپهای پیستونی نسبت به ذرات آلاینده حساسیت بیشتری نشان میدهند. بودجه در دسترس برای خرید و نگهداری تجهیزات نقش تعیینکنندهای در انتخاب نهایی ایفا میکند. شرایط محیطی مانند دما، رطوبت و لرزش دستگاه نیز فرآیند انتخاب را تحت تأثیر قرار میدهد.
نکات نگهداری پمپ هیدرولیک
روغن هیدرولیک باکیفیت و مطابق با استاندارد سازنده، طول عمر پمپ هیدرولیک را افزایش میدهد و از خرابیهای زودرس جلوگیری میکند. فیلترهای سیستم هیدرولیک باید بهطور منظم بررسی و در صورت نیاز تعویض شوند تا ذرات آلاینده وارد پمپ نشوند. دمای کاری سیستم باید در محدوده مجاز بماند، چون دمای بالا ویسکوزیته روغن را کاهش میدهد و به اجزای داخلی پمپ آسیب میزند. بررسی دورهای صداهای غیرعادی، لرزش بیش از حد و افت فشار، مشکلات را زودتر شناسایی میکند و از بروز خرابیهای جدیتر جلوگیری میکند.
جمعبندی
پمپ هیدرولیک قلب تپنده هر سیستم هیدرولیک است و نقش مهمی در عملکرد صحیح تجهیزات صنعتی ایفا میکند. انواع پمپهای دندهای، پرهای و پیستونی تفاوتهای ساختاری، مزایا و معایب متفاوتی دارند و شناخت این تفاوتها به انتخاب پمپ متناسب با نیاز واقعی سیستم کمک میکند. انتخاب درست پمپ هیدرولیک عملکرد و راندمان سیستم را تحت تأثیر قرار میدهد و در بلندمدت هزینههای نگهداری را کاهش و طول عمر کل تجهیزات هیدرولیک را افزایش میدهد.
